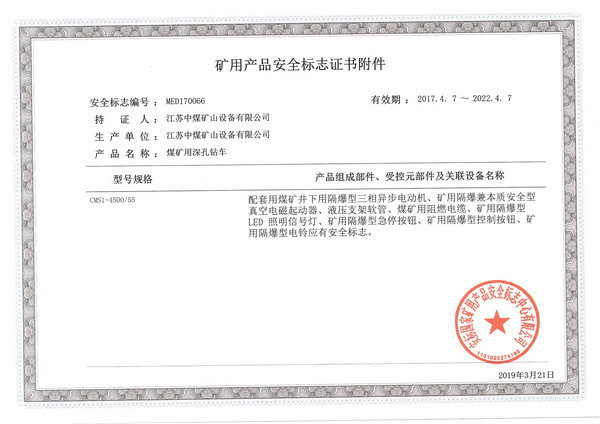

用途:
CMS1-4500/55型煤矿用深孔钻车是新一代履带行走的探水、探瓦斯、探断层、放顶、注水等的钻孔设备，可实现180°水平回转，垂直升降770mm，-45°～ +75°俯仰角的全方位钻孔作业，主要用于掘进工作面有防突措施要求的在软岩或煤层中实施密集形钻孔，也适用于其他场合。该设备具有结构紧凑、操作灵活、机动性好、全断面作业、安全性能好、一机多用等特点。除完成探水、探瓦斯工作外，还可钻进复杂地层。它配套普通扩孔钻头等钻具可进行回转钻进。
特点:
1、作业安全，能显著减轻工人的体力劳动强度。适用于各种断面的平、斜巷施工；
2、结构紧凑、全液压控制、操作方便灵活、履带行走、移位方便、机动性好、省时、省力；
3、钻机动力头扭矩大，行程长，钻进效率高，可大大提高作业效率；
4、液压系统配备了快速推进功能，可节约装卸钻杆时间2倍多。并配带有装卸钻杆的部件，降低了操作人员的劳动强度；
5、采用了变量系统，空载转速快，随负载变化转速降低扭矩逐步加大，使钻进更合理。
主要技术参数
项目
单位
参数
整机
钻臂数量
—
1
工作范围（宽×高）
mm
2000×2100
运行状态最小转弯半径
mm
1800
工作状态稳车工作宽度
mm
2700
运行状态外形尺寸（长×宽×高）
mm
2800×900×1950
钻孔直径
mm
Φ65~Φ133
钻孔深度
m
200
冲洗水压力
MPa
0.6-1.2
适应钻具
mm
Φ50~Φ73
机重
kg
主机：4500
离地间隙
mm
200
回转机构
类型特征
N.m
液压回转
额定工作压力
MPa
20
额定工作流量
L/min
80
额定转矩
N.m
4000
额定转速
r/min
60
最大工作压力
MPa
22
最大转矩
N.m
4500
推进器
类型特征
—
导轨式液压缸推进
工作压力
MPa
18
推进行程
mm
600/800
推进力
kN
125
起拔力
kN
155
俯仰角
°
±90°
水平摆角
°
180°
推进器升降调整距离
mm
770
行走机构（主机及泵站）
行走方式
—
无轨履带
驱动方式
—
液压马达—履带
工作压力
MPa
16
行走速度
m/min
20
爬坡能力
（°）
16
液压泵站
外形尺寸（长×宽×高）
mm
3550×1060×2480
机重
kg
4000
行走速度
m/min
20
额定工作压力
MPa
25
电动机
工作电流
A
59.5
额定功率
kW
55
额定电压
V
660/1140
油泵
额定压力
MPa
25
排量
mL/r
71/71
