用途：

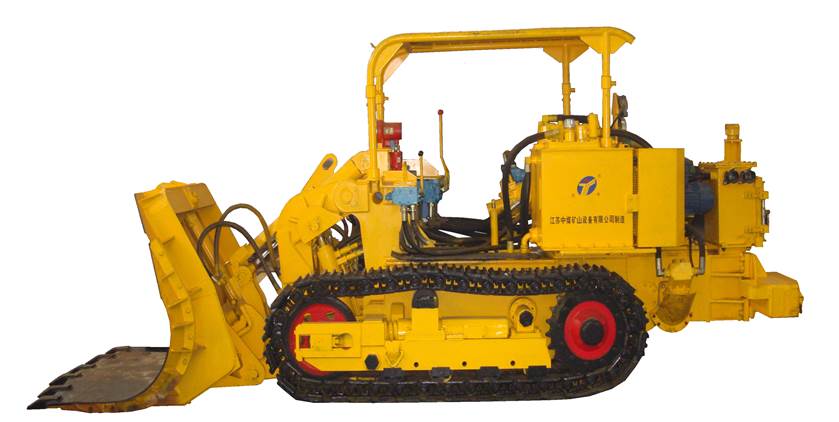

主要用于水平岩、半煤岩巷道、施工，也可用于煤及其它物料的装载。该机安全性能好、插入力大、机动性优良、全断面作业。具有过负荷能力强、工作可靠、结构简单，和维修简便等特点，更适合在恶劣的矿井工况条件下作业。该机可“一机多用”，除完成装载作业外，还能充当支护时的工作平台，或用于工作面短距离运输、卧底、清帮等辅助工序作业，并可与钻车等配套，组成机械化作业线，显著提高巷道施工的机械化水平。使用侧卸装岩机可取得的综台经济效益。
优点：
（一）、本质安全操作回路，使作业更安全。斗容大，履带行走插入力大，装载效率高。该机适用于宽度在3.5m以上的中大断面的平、斜巷施工；在较大断面巷道或巷道交叉点施工时，其高技术生产率的特点 更能得到充分的发挥。
（二）、履带宽度仅为1.37m，以确保配套性能：机动性、配套性好。ZCY-100R型机斗容大，但可以很方便地与巷道中的其它设备，如：钻车、刮板输送机、带式输送机以及矿车等配套。
（三）、一机多用，可完成以下辅助作业：
a、可用铲斗举升重物，如支护用金属支架、碹胎。
b、铲斗举升后可以充当支护工作平台，便于顶板管理。
c、可在工作面短距离运送物料，如背板、沙石，搬运小型设备。
d、作业安全，可显著臧少在危险区域内的装载作业、搬运时间。
（四）、可靠性和寿命提高。采用的大节距密封润滑履带，可提高履带的可靠性和寿命，机器的运行成本也可减少；该机更易于调节和维护修理。
特点：
1、生产率高、斗容大、插入力大，可向一列矿车卸载。当配有皮带转载机或刮板运输机时可充分发挥该机的生产效率，达到连续生产。本机机动性好，全断面装岩，可显著降低体力劳动强度。
2、一机多用：本机可辅助完成其它工序作业，如充当支护工作平台（铲斗翻转举升时为平动机构）、起重、工作面短距离运料等。
3、作业安全、操作舒适性好、噪声低、无废气污染，对供电质量的要求较电动型侧卸装载机为低。
4、可用于斜坡作业，能方便地与钻车等配套，组成高效机械化作业线。
基本性能参数：
|
参数名称 |
单位 |
ZCY60R |
|
铲斗容积 |
m3 |
0.6 |
|
铲斗宽度 |
mm |
1440+260 |
|
最大卸载高度 |
mm |
≥1700 |
|
最大卧底深度 |
mm |
≥500 |
|
爬坡能力 |
° |
≥16 |
|
履带接地比压 |
MPa |
≤0.1 |
|
额定牵引力 |
kN |
≥40 |
|
最小离地间隙 |
mm |
≥180 |
|
最大行走速度 |
m/s |
≥0.9 |
|
工作机构压力 |
MPa |
16±0.5 |
|
外接油口压力 |
MPa |
16±0.5 |
|
噪声（声压级） |
dB(A) |
≤90 |
|
重心位置 |
mm |
Xg=685/Yg=625 |
|
电机总功率 |
KW |
58 |
|
电压 |
V |
660/1140 |
|
外形尺寸 |
mm |
5264X1430X2180 |
|
机重（含油） |
kg |
9500 |
